  1. Prosedur [kembali]

 Osiloskop

        1. Osiloskop Kalibrasi

            A. Hidupkan osiloskop dan tunggu beberapa saat sampai pada layar akan muncul

berkas elektron

            B. Atur posisi sinyal pada layar sehingga terletak di tengah-tengah

            C. menghubungkan input kanal A dengan terminal kalibrasi yang ada pada osiloskop

            D. Amati bentuk gelombang dan tinggi amplitudonya.

        2. Mengukur dan Mengamati Tegangan Searah dan Tegangan Bolak-Balik

            ● Tegangan Searah

                 A. Atur output power supply sebesar 4 Volt

                 B. menghubungkan saluran input B osiloskop dengan output power supply

                 C. Atur saklar osiloskop pada DC, bacalah dan amati berapa tegangan yang diukur oleh osiloskop

         ●  Tegangan Bolak Balik

                 A. Atur generator sinyal pada frekuensi 1 kHz gelombang sinusoidal, dengan      tegangan besar 4 Vp-p

                 B. Kemudian ukur dan matikan tegangan ini dengan osiloskop

        3. Mengukur dan Mengamati Frekuensi

            A. Susun rangkaian seperti gambar berikut

            B. menghubungkan output dari function generator dengan input kanal osiloskop.      Saklar fungsi dari function generator pada posisi sinusoidal

            C. Amati bentuk gelombang yang muncul pada layar, kemudian ukurlah                      frekuensinya. Catat penunjukan frekuensi dari function generator

            D. Bandingkan hasil pengukuran frekuensi dengan osiloskop dengan frekuensi       yang ditunjuk oleh function generator

            e. Ulangi langkah b dan c untuk gelombang gigi gergaji (segitiga) dan gelombang       pulsa

        4. Membandingkan Frekuensi dengan Cara Lissajous

            A. Susun rangkaian seperti gambar berikut

            B. Atur pemilih osiloskop berdasarkan waktu pada posisi XY dan saklar pemilih kanal pada

posisi A dan sinkronisasi pada posisi B

            C. mengunci sinyal dengan frekuensi yang tidak diketahui pada input A dan sinyal

dengan frekuensi yang dapat dibaca pada input B

            D. Atur sinyal frekuensi pada saluran A, sehingga diperoleh gambar seperti salah satu     dari gambar 2.1. Kemudian amati berapa perbandingan frekuensinya. Bacalah                     penunjukan generator frekuensi

            e. Ulangi langkah b dan c untuk frekuensi yang lain dan catat hasilnya

            F. Atur perbandingan X:Y pada 1:1, 1:2, 1:3, 2:1, 2:3, 3:1, 3:2

 2. Perangkat keras  [kembali]

1. Osiloskop

        2.Pengukuran Daya

pengukuran daya pada beban lampu seri

Pengukuran daya pada beban lampu paralel



 3. Rangkaian Simulasi Dan Prinsip Kerja  [kembali]

A.  Menyusun pengukuran dan Mengamati Tegangan Searah dan Tegangan Bolak-Balik

Gelombang Tegangan searah

Gelombang Tegangan bolak-balik

 Prinsip kerja :

Rangkaian ini menggunakan osiloskop pada tegangan searah (DC) output power suplynya dibuat 4 volt lalu dihubungkn dengan saluran B dengn saklar osiloskopnya diatur pada DC.  Sedangkn pada tegangan bolak balik (AC), frekuensi generatornya diatur pada 1KHz dengan besaran 4V pp.Barulah dapat diukur dan diamati.

        B.  Rangkaian untuk mengukur dan Mengamati Frekuensi

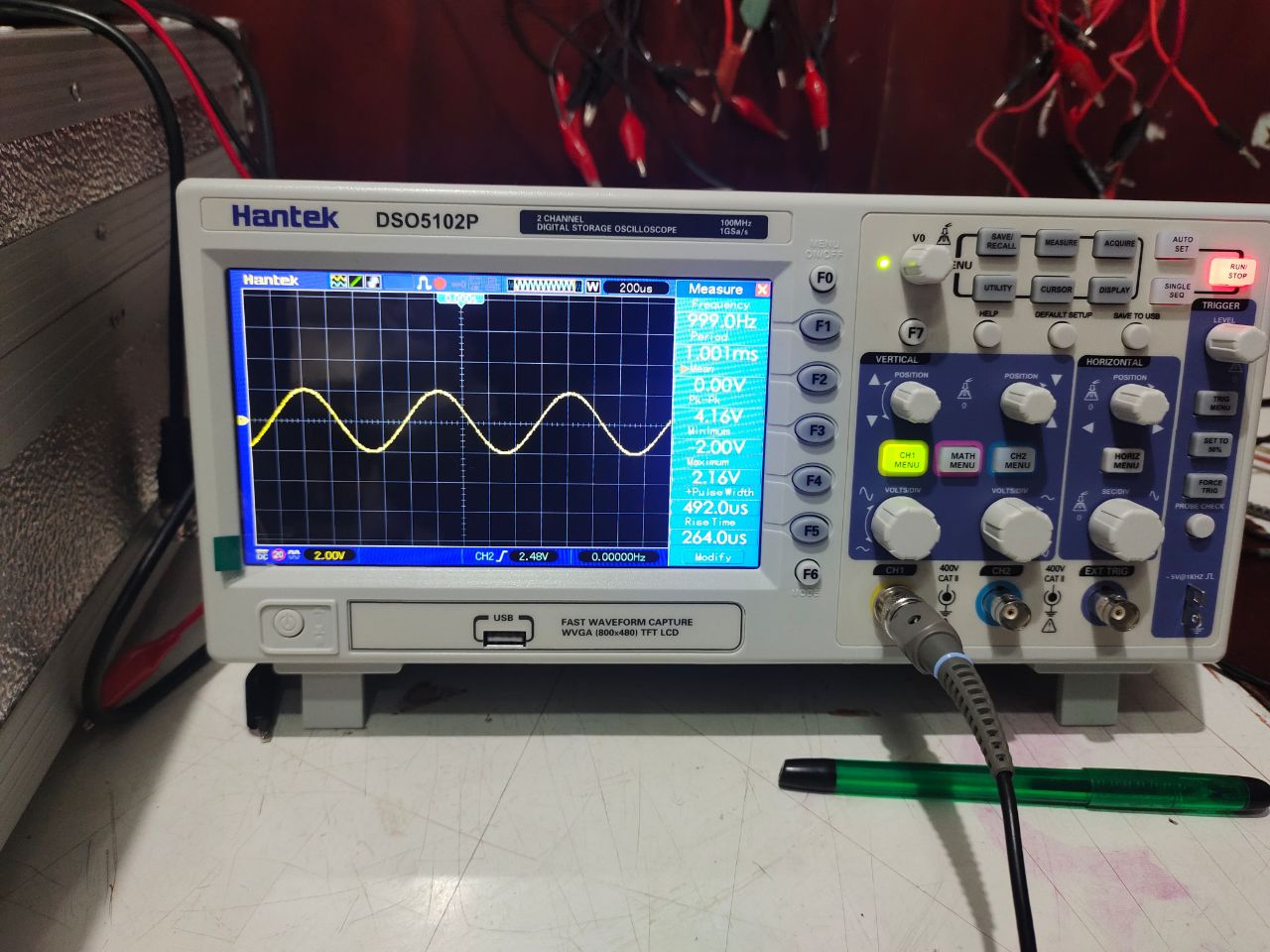

Gelombang Sinusoidal

Gelombang Segitiga

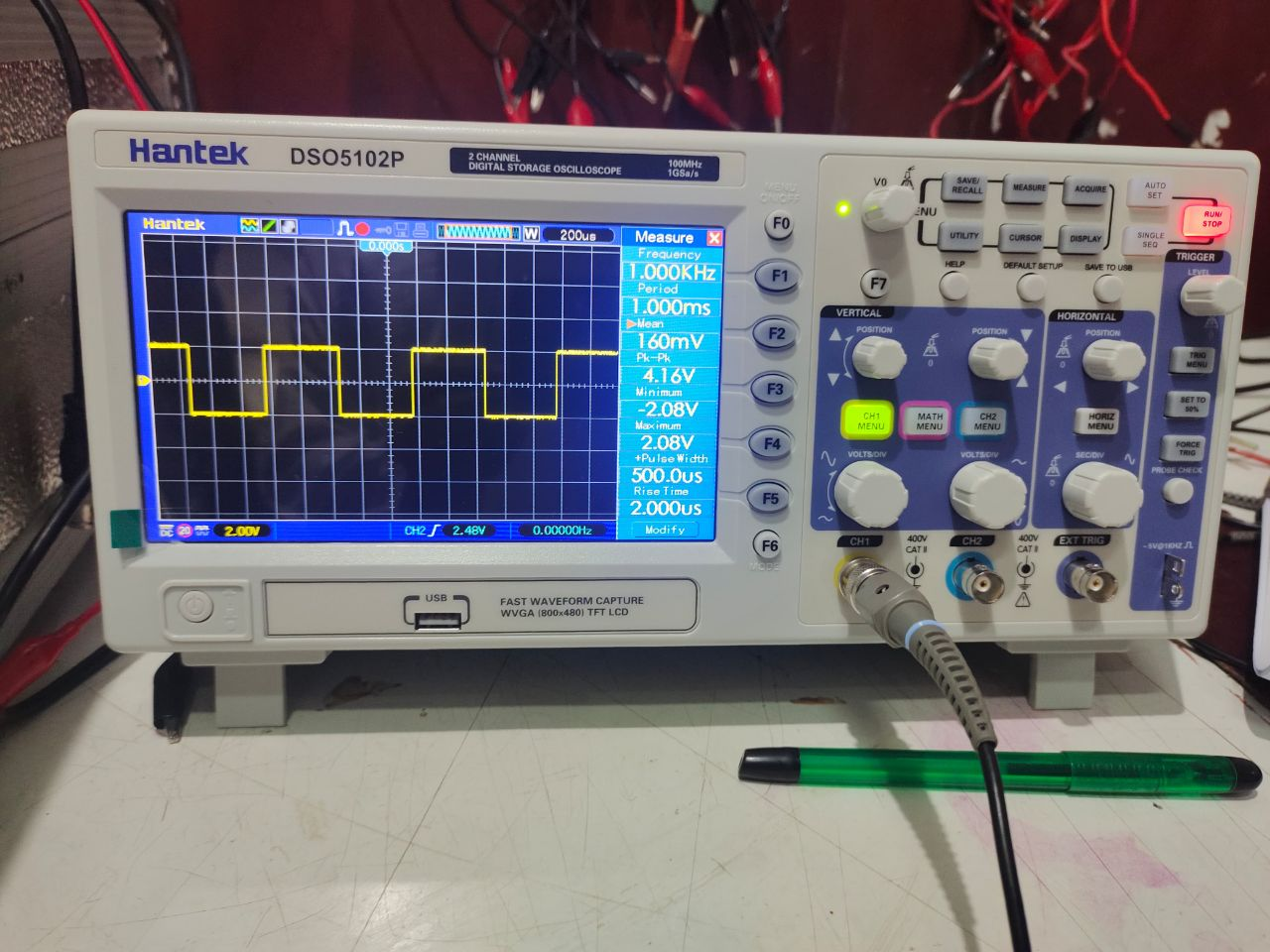

Gelombang Kotak

Prinsip Kerja :

Pada rangkaian ini dijlnkan dengan menghubungkan fungsi output generatornya dengan input kanal A pada osiloskop.  Lalu catat hasil yang penunjukan fungsi frekuensi generatornya dan bandingkan dengan hasil frekuensi yang ditunjukn pada osiloskop.

         C.  Rangkaian untuk membandingkan Frekuensi dengan Cara Lissajous

perbandingan frekuensi 1:1



                                     perbandingan frekuensi 1:2



                                       perbandingan frekuensi 2:1



                                    perbandingan frekuensi 1:3



                                        perbandingan frekuensi 3:1



                                        perbandingan frekuensi 2:3



                                    perbandingan frekuensi 3:2





 Prinsip Kerja :

Rangkaian ini menggunkan dua buah fungsi genertor yag masing-masing dihubngkan pada kanal A dan kanal B. Sinyal yang tidak diketahui terhubung pada input A dan sinyal yang dapat dibaca pada B. Lalu sinyal frekuensi pada kanal A sampai terbentuk seperti salah satu gambar 2.1 yang ada pada modul, kemudian amati frekuensi frekuensinya.

 4. Video Demo  [kembali]

 5. Kondisi  [kembali]

A. Pengukuran   Tegangan Searah dan Tegangan Bolak-Balik

B.mengukur   frekuensi pada dengan function generator dan osiloskop

C.   Membandingkan Frekuensi dengan Cara   Lissajous

 6. Video Penjelasan  [kembali]

Mengukur dan Mengamati Tegangan Searah dan Tegangan Bolak-Balik

Mengukur dan Mengamati Frekuensi

Membandingkan frekuensi dengan cara lissajous
